TỔNG HỢP CÁC LỖI KHÔNG KẾT NỐI ĐƯỢC WINCC VỚI TIA PORTAL

Hôm nay chúng ta sẽ tổng hợp những trường hợp có thể xảy ra gây lỗi kết nối WinCC Runtime với Tia Portal.

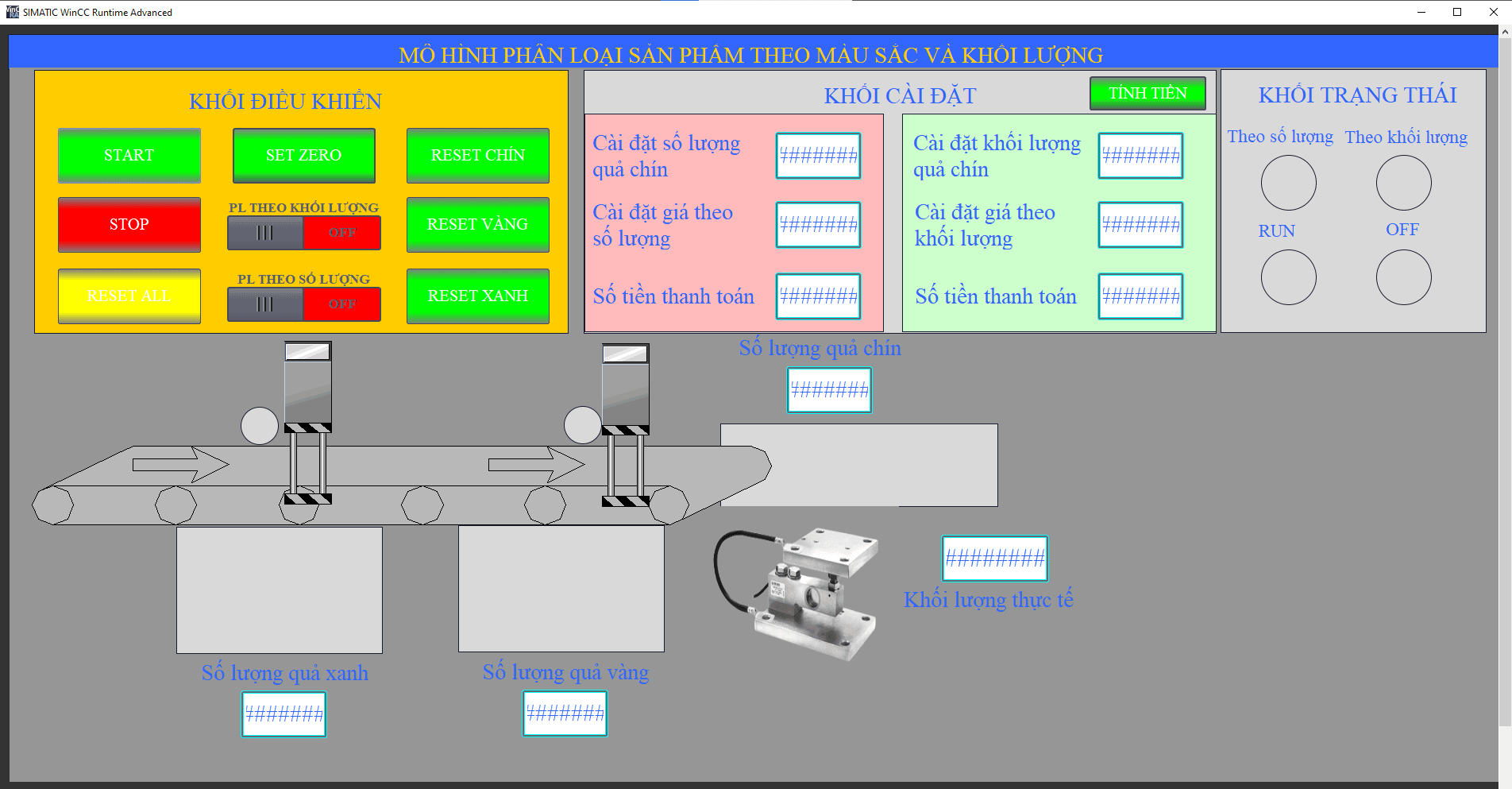

1. Đấu tiên là kiểm tra phần cứng. Khi WinCC hiện ##### hoặc các nút nhấn không tác động được nữa, hãy kiểm tra xem dây cáp mạng có gặp vấn đề như lỏng lẻo hoặc bị đứt hay không. PLC có nguồn cấp hahy không. Nếu phần cứng không có vấn đề gì thì chúng ta sẽ tiến hành kiểm tra phần mềm.

2. Kiểm tra phần mềm hãy chắc chắn phiên bản TiA Portal và WinCC đã được crack hoặc mua bản quyền Liscense đúng cách.

3. Kiểm tra Network kết nối giữa PLC với PC-System

1. Lỗi cấu hình PG/PC Interface

– Chưa chọn đúng card mạng.

– PG/PC Interface không trùng subnet với PLC.

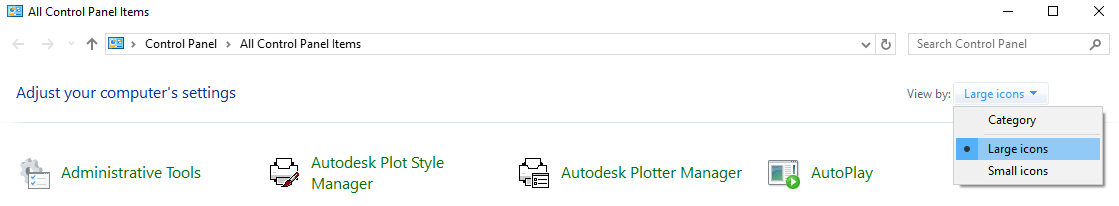

Để fix lỗi này, chúng ta sẽ vào Control Panel => Lagrge icons và nhấn đúp chọn Set PG/PC Interface (32-bit)

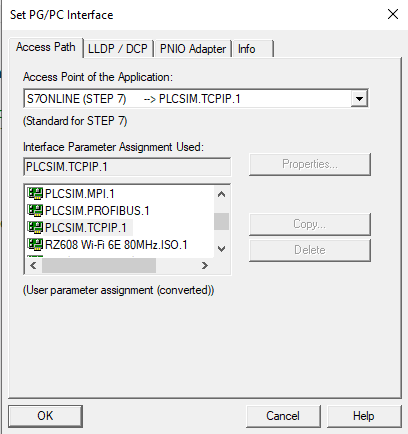

Nếu bạn chạy mô phỏng PLC SIM thì chọn PLCSIM.TCPIP.1

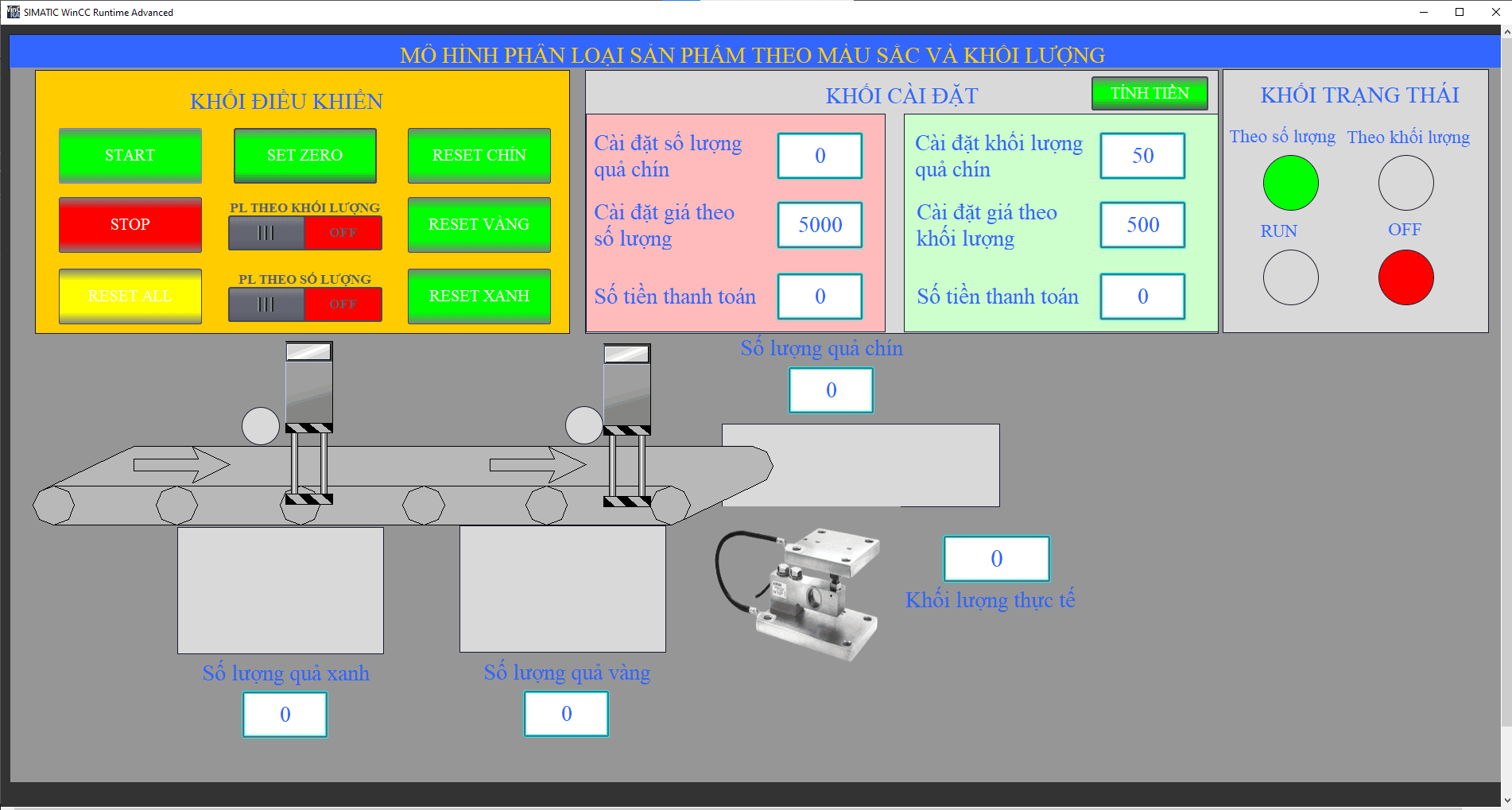

Nếu đã chọn đúng card mạng thì chạy lại WinCC Runtime sẽ được khắc phục.

2. Lỗi cấu hình Network trong TIA Portal

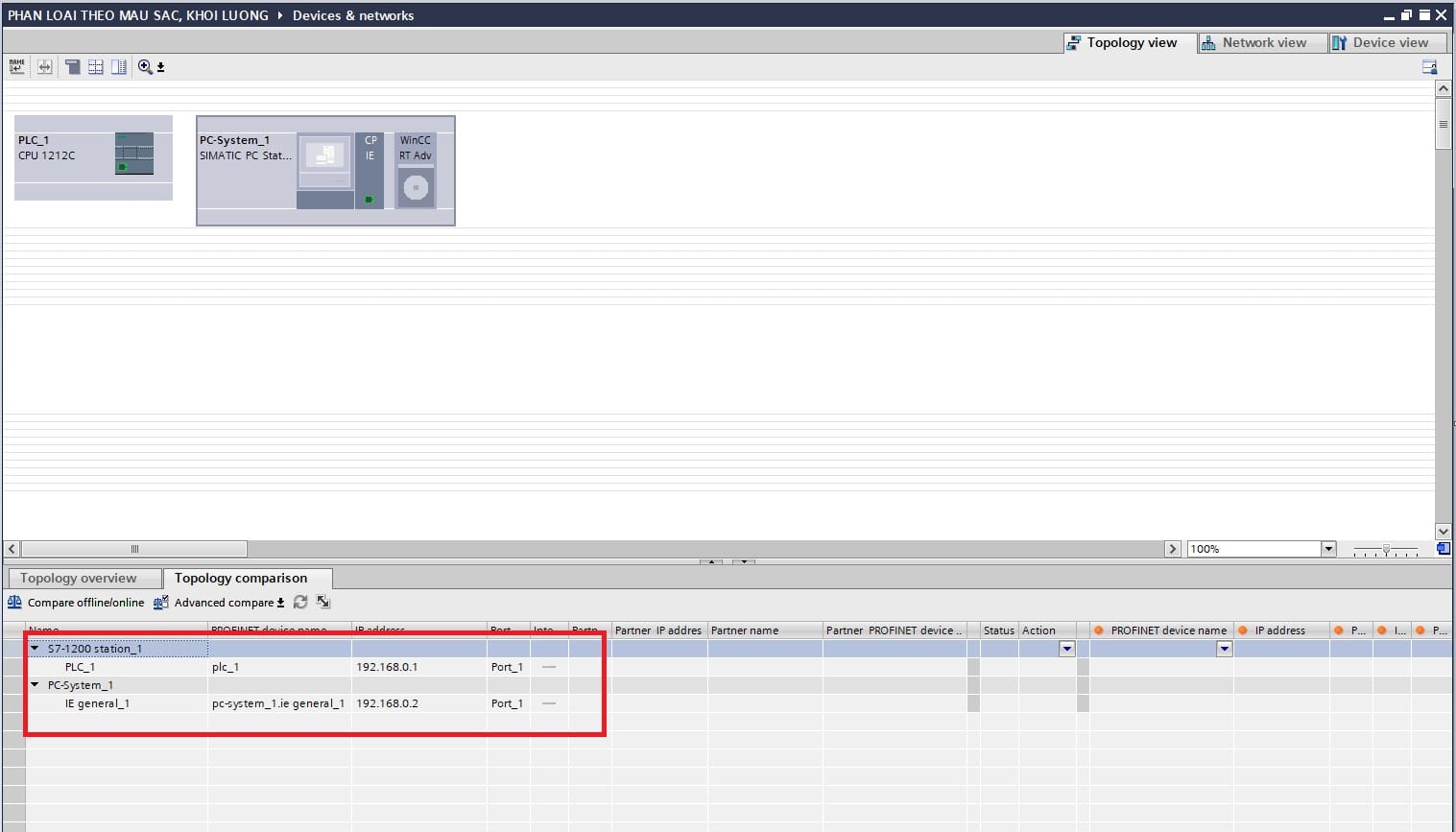

– PLC và HMI chưa được nối mạng trong Network View.

– Sai địa chỉ IP hoặc Subnet Mask.

– Trùng IP trong hệ thống.

Một lỗi khác là chương trình cài đặt địa chỉ IP và HMI không đồng bộ, ví dụ như PLC là 192.168.0.1, thì HMI phải có IP là 192.168.0.xxx (X khác 1), Nếu PLC là 100.100.55.1 thì HMI cũng phải tương tự là 100.100.55.xxx (X khác 1) để tránh trùng đị chỉ với PLC. Đồng thời trong trường hợp hệ thống có nhiều PLC và HMI, thì địa chỉ IP cũng không được trùng lặp với bất cứ thiết bị nào.

3. Lỗi sai cấu hình Port

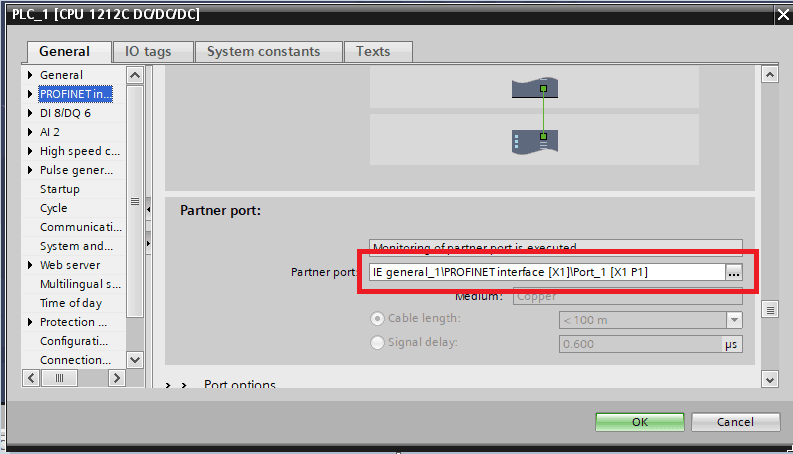

– Một lỗi khác đó là cấu hình giao tiếp giữa PLC và HMI cố định nên không giao tiếp được.

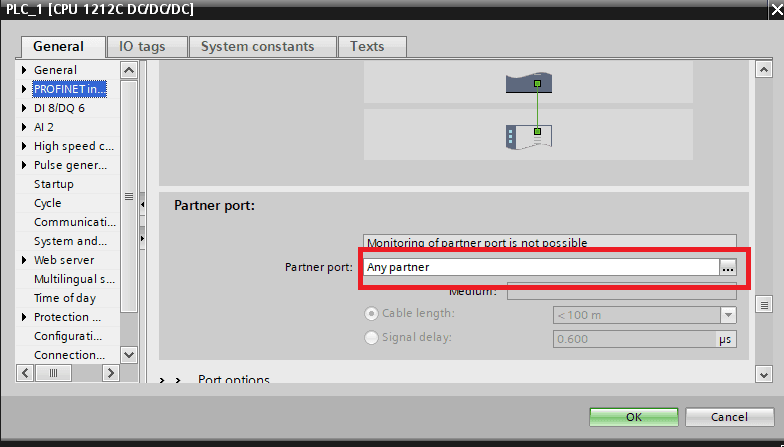

– Trường hợp khi này bạn có thể kiểm tra mục Profinet tại Partner port và chuyển trạng thái qua Any partner sau đó chạy lại WinCC Runtime.

4. Lỗi xung đột phần mềm

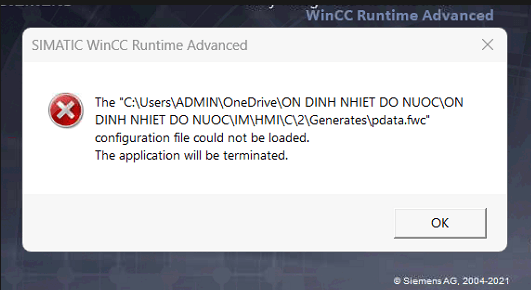

Một số trường hợp khi chạy WinCC Runtime không được và hiện lên thông báo như trên, một số ít trường hợp vẫn chạy được nhưng WinCC không hiển thị trạng thái, bạn cũng có thể thử theo cách: Đi theo đường dẫn TÊN PROJECT\IM\HMI\C\2\Generates\pdata.fwc

Và sau đó xóa file pdata.fwc rồi chạy lại WinCC Runtime.

ĐÂY LÀ NHỮNG TRƯỜNG HỢP PAGE TỔNG HỢP ĐƯỢC VÀ CÁCH KHẮC PHỤC TƯƠNG ỨNG, CÁC BẠN CÓ THỂ THAM KHẢO NHÉ.
